概述

案例要求：Tomcat + Nginx + Keepalived

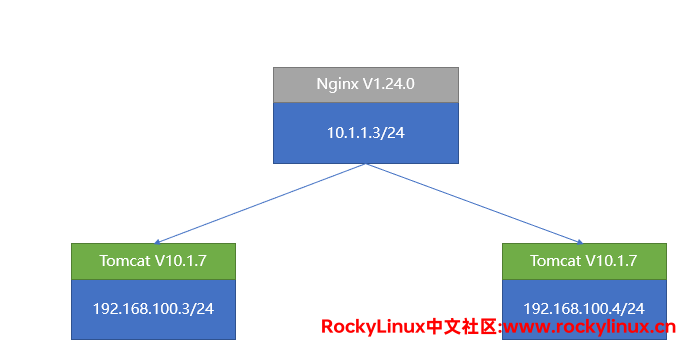

正常情况下，我们可以利用 Nginx 的反向代理实现负载均衡，比如类似这样的：

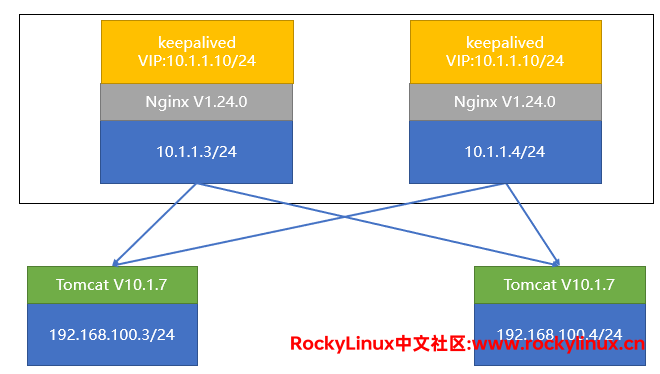

为了实现高可用，避免单点故障，我们也可以部署多个 Nginx ，形成某种意义上的 Nginx 集群，便有：

上图这种其实是伪高可用，即客户端访问时需要指定特定的 IP 地址或域名，但客户端并不知道哪台机器是故障的还是正常运作的。我们的要求是让客户端访问一个 IP 地址或域名即可，即使某台机器故障了，也不影响客户端的正常访问，为了达到这种效果，也就有了 Keepalived 的 VRRP，即：

客户端直接对 VIP（10.1.1.10/24）进行请求，可隐藏真实的网卡IP地址。

在这种架构中，横向拓展（Scale Out）提高了请求与并发能力，纵向拓展（Scale Up）提高了可用性。

安装部分

基本信息如下表所示：

OS COMMAND/GUI 真实 IP 地址 部署软件 VIP 初始主备
RL 8.7 COMMAND 192.168.100.3/24 Tomcat V10.1.7（源代码）
RL 8.7 COMMAND 192.168.100.4/24 Tomcat V10.1.7（源代码）
RL 8.7 COMMAND 10.1.1.3/24 Nginx V1.24.0（源代码）
keepalived V2.2.7（源代码）		 10.1.1.10/24 Master
RL 8.7 COMMAND 10.1.1.4/24 Nginx V1.24.0（源代码）
keepalived V2.2.7（源代码）		 10.1.1.10/24 Backup

请注意！您不必与作者的安装方式一样，直接从存储库中安装也是可以的。这里只是为了展示最麻烦且性能最好的一种安装方式。如果您已经在相关的机器上使用存储库安装了相应的软件，则可以忽略这一部分。

注意
存储库（repository）：有时也称 软件源 或 软件仓库

192.168.100.3/24 源代码安装 tomcat

Shell > dnf -y install java-11-openjdk java-11-openjdk-devel tar gzip bzip2 xz zip wget
Shell > wget -c https://dlcdn.apache.org/tomcat/tomcat-10/v10.1.7/bin/apache-tomcat-10.1.7.tar.gz
Shell > mkdir  /usr/local/tomcat/
Shell > tar -zvxf  apache-tomcat-10.1.7.tar.gz -C /usr/local/src/
Shell > mv /usr/local/src/apache-tomcat-10.1.7/* /usr/local/tomcat/
Shell > cd  /usr/local/tomcat/bin/
Shell > ./startup.sh

tomcat 的默认端口为 8080

  1. 配置用户与角色

    默认角色 说明
    manager-gui 允许访问HTML GUI和状态页面
    manager-script 允许访问HTTP API和状态页面
    manager-jmx 允许访问JMX代理和状态页面
    manager-status 只允许访问状态页面
    Shell > vim /usr/local/tomcat/conf/tomcat-users.xml
...
  <role rolename="tomcat"/>
  <role rolename="role1"/>
  <role rolename="manager-gui"/>
  <role rolename="manager-script"/>
  <role rolename="manager-jmx"/>
  <role rolename="manager-status"/>
  <user username="tomcat" password="tomcat" roles="tomcat,role1,manager-gui,manager-script,manager-jmx"/>
</tomcat-users>

  2. 配置访问控制

    Shell > vim /usr/local/tomcat/webapps/manager/META-INF/context.xml
...
 <!--
  <Valve className="org.apache.catalina.valves.RemoteAddrValve"
         allow="127\.\d+\.\d+\.\d+|::1|0:0:0:0:0:0:0:1" />
  -->
...

  3. 性能配置

    启动一个 tomcat 实例对应1个进程（当然你可以在一个服务器上启动多个 tomcat，它们的端口不一样），1 个进程下面有多个线程，由 /usr/local/tomcat/conf/server.xml 这个文件决定，如果要对 tomcat 进行性能调整，则需要修改这个文件。

  4. 测试访问

    Shell > cd  /usr/local/tomcat/bin/ && ./shutdown.sh && ./startup.sh

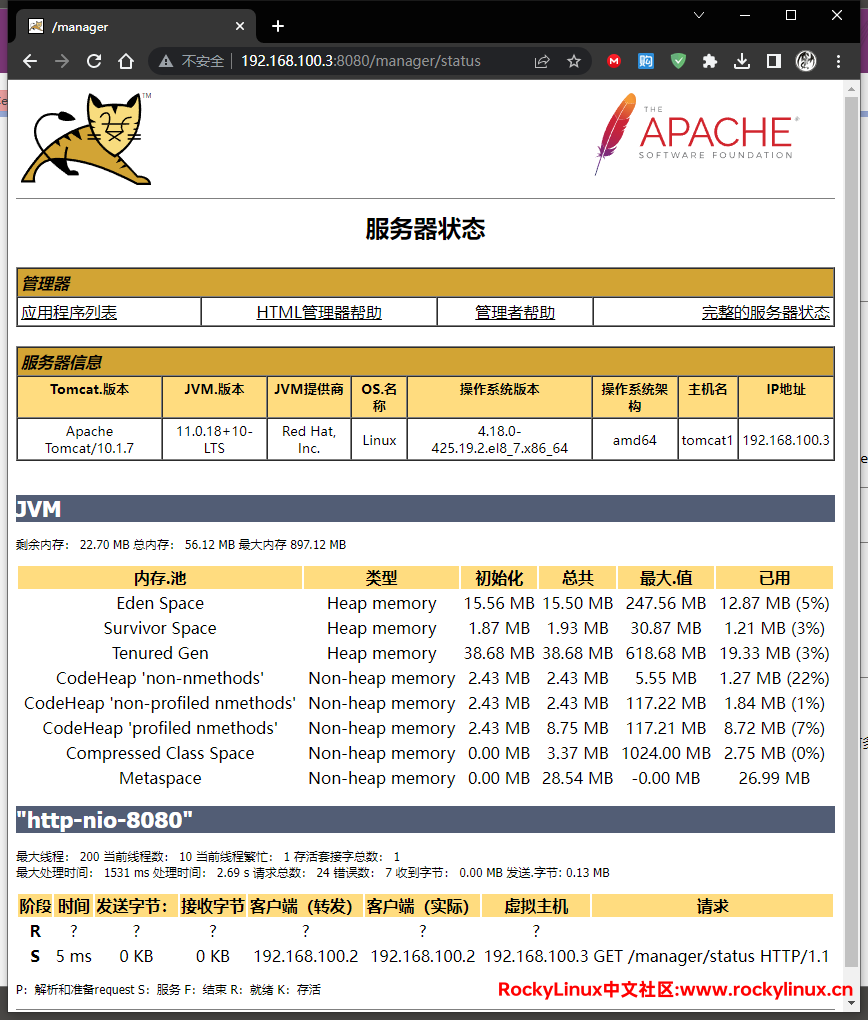

    会来到这样的页面显示：

192.168.100.4/24 源代码安装 tomcat

步骤同上，略过。

10.1.1.3/24 安装 keepalived 和 nginx

Nginx 的安装步骤如下：

# 创建 伪用户(0<uid<1000) 和 伪组(0<gid<1000)
Shell > groupadd -r nginx && useradd -g nginx -r -s /sbin/nologin nginx
Shell > id nginx
uid=992(nginx) gid=988(nginx) 组=988(nginx)

# 依赖包
Shell > dnf -y install gcc gcc-c++ openssl openssl-devel make pcre pcre-devel gzip wget tar gzip bzip2 zip

# 开始源代码编译
Shell > wget -c https://nginx.org/download/nginx-1.24.0.tar.gz && tar -zvxf nginx-1.24.0.tar.gz -C /usr/local/src/
Shell > cd /usr/local/src/nginx-1.24.0/    && ./configure --prefix=/usr/local/nginx/  \
--user=nginx \
--group=nginx \
--with-http_ssl_module \
--with-http_stub_status_module \
--with-http_gzip_static_module \
&& make && make install

# 测试启动，没问题
Shell > cd /usr/local/nginx/sbin/ && ./nginx

Keepalived 的安装步骤如下：

# 依赖包
Shell > dnf -y install  wget make gcc openssl openssl-devel libnl3-devel libnl3 tar bzip2 gzip zip xz

# 源代码编译
Shell > wget -c https://keepalived.org/software/keepalived-2.2.7.tar.gz &&  tar -zvxf keepalived-2.2.7.tar.gz  -C  /usr/local/src/
Shell > cd /usr/local/src/keepalived-2.2.7/  && ./configure --prefix=/usr/local/keepalived \
--with-init=systemd  \
--with-systemdsystemunitdir=/usr/lib/systemd/system \
&& make && make install

10.1.1.4/24 安装 keepalived 和 nginx

步骤同上，略过。

配置部分

配置 10.1.1.3/24 Nginx 的反向代理

这里为了方便，没有配置 Nginx 代理服务器本身的 ssl 证书

相关配置如下所示：

Shell > cat /usr/local/nginx/conf/nginx.conf
user  nginx;
worker_processes  1;
error_log  logs/error.log;
pid        logs/nginx.pid;

events {
    worker_connections  1024;
}

http {
    server_tokens off;
    include       mime.types;
    default_type  application/octet-stream;

    log_format  main  '$remote_addr - $remote_user [$time_local] "$request" '
                      '$status $body_bytes_sent "$http_referer" '
                      '"$http_user_agent" "$http_x_forwarded_for"';

    sendfile        on;
    tcp_nopush     on;
    keepalive_timeout  65;
    gzip  on;
    gzip_buffers 16 8k;
    gzip_comp_level 3;
    gzip_types text/css text/xml image/gif image/jpeg text/plain;
    gzip_min_length 1k;

    upstream tomcatserver {
        server 192.168.100.3:8080;
        server 192.168.100.4:8080;
    }

    server {
            listen 80;
            server_name 10.1.1.3;

            location / {
                proxy_pass http://tomcatserver;
            }
    }
}

在配置中，使用者需要重点关注 server { } 部分与 upstream { } 部分。

配置 10.1.1.4/24 Nginx 的反向代理

同样的，这里没有配置 Nginx 代理服务器本身的 ssl 证书

Shell > cat /usr/local/nginx/conf/nginx.conf
user  nginx;
worker_processes  1;
error_log  logs/error.log;
pid        logs/nginx.pid;

events {
    worker_connections  1024;
}

http {
    server_tokens off;
    include       mime.types;
    default_type  application/octet-stream;

    log_format  main  '$remote_addr - $remote_user [$time_local] "$request" '
                      '$status $body_bytes_sent "$http_referer" '
                      '"$http_user_agent" "$http_x_forwarded_for"';

    sendfile        on;
    tcp_nopush     on;
    keepalive_timeout  65;
    gzip  on;
    gzip_buffers 16 8k;
    gzip_comp_level 3;
    gzip_types text/css text/xml image/gif image/jpeg text/plain;
    gzip_min_length 1k;

    upstream tomcatserver {
        server 192.168.100.3:8080;
        server 192.168.100.4:8080;
    }

    server {
            listen 80;
            server_name 10.1.1.4;

            location / {
                proxy_pass http://tomcatserver;
            }
    }
}

配置 10.1.1.3/24 的 keepalived

相关操作步骤如下：

# Keepalived 相关
Shell > cd  /usr/local/keepalived/etc/keepalived && mv keepalived.conf.sample keepalived.conf

Shell > vim /usr/local/keepalived/etc/keepalived/keepalived.conf
global_defs {
   router_id VRRP01
   vrrp_skip_check_adv_addr
   enable_script_security
   script_user root
}

vrrp_script check_nginx {
    script "/usr/local/keepalived/check_nginx.sh"
    interval 2
    weight -5
}

vrrp_instance VI_1 {
    state MASTER
    interface ens160
    virtual_router_id 51
    priority 100
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        10.1.1.10/24  dev  ens160  label  ens160:1
    }

    track_script {
        check_nginx
    }
}

# bash 脚本相关
Shell > vim /usr/local/keepalived/check_nginx.sh
#!/bin/bash
count=$(ps -lef | grep nginx | grep -v grep | wc -l)

if [ "${count}" == "0" ]
    then
    /usr/local/nginx/sbin/nginx
    sleep 2
    count=$(ps -lef | grep nginx | grep -v grep | wc -l)
    if [ "${count}" == 0 ]
        then
            systemctl stop keepalived.service
    fi
fi

Shell > chmod 755 /usr/local/keepalived/check_nginx.sh

然后是 systemd unit相关（也就是加上 -f /usr/local/keepalived/etc/keepalived/keepalived.conf 这一内容）：

Shell > vim /usr/lib/systemd/system/keepalived.service
[Unit]
Description=LVS and VRRP High Availability Monitor
After=network-online.target syslog.target
Wants=network-online.target
Documentation=man:keepalived(8)
Documentation=man:keepalived.conf(5)
Documentation=man:genhash(1)
Documentation=https://keepalived.org

[Service]
Type=forking
PIDFile=/run/keepalived.pid
KillMode=process
EnvironmentFile=-/usr/local/keepalived/etc/sysconfig/keepalived
ExecStart=/usr/local/keepalived/sbin/keepalived -f /usr/local/keepalived/etc/keepalived/keepalived.conf  $KEEPALIVED_OPTIONS
ExecReload=/bin/kill -HUP $MAINPID

[Install]
WantedBy=multi-user.target

配置 10.1.1.4/24 的 keepalived

Shell > cd  /usr/local/keepalived/etc/keepalived && mv keepalived.conf.sample keepalived.conf

Shell > vim /usr/local/keepalived/etc/keepalived/keepalived.conf
global_defs {
   router_id VRRP02
   vrrp_skip_check_adv_addr
   enable_script_security
   script_user root
}

vrrp_script check_nginx {
    script "/usr/local/keepalived/check_nginx.sh"
    interval 2
    weight -5
}

vrrp_instance VI_1 {
    state BACKUP
    interface ens160
    virtual_router_id 51
    priority 50
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        10.1.1.10/24  dev  ens160  label  ens160:1
    }

    track_script {
        check_nginx
    }
}

# bash 脚本相关
Shell > vim /usr/local/keepalived/check_nginx.sh
#!/bin/bash
count=$(ps -lef | grep nginx | grep -v grep | wc -l)

if [ "${count}" == "0" ]
    then
    /usr/local/nginx/sbin/nginx
    sleep 2
    count=$(ps -lef | grep nginx | grep -v grep | wc -l)
    if [ "${count}" == 0 ]
        then
            systemctl stop keepalived.service
    fi
fi

Shell > chmod 755 /usr/local/keepalived/check_nginx.sh

bash 脚本的意思是检查 Nginx 的进程，若进程不存在，则会尝试启动 Nginx 并睡眠 2 秒，若依旧没有 Nginx 进程存在，则会直接关闭 Keepalived.service

然后是 systemd unit 相关（也就是加上 -f /usr/local/keepalived/etc/keepalived/keepalived.conf 这一内容）：

Shell > vim /usr/lib/systemd/system/keepalived.service
[Unit]
Description=LVS and VRRP High Availability Monitor
After=network-online.target syslog.target
Wants=network-online.target
Documentation=man:keepalived(8)
Documentation=man:keepalived.conf(5)
Documentation=man:genhash(1)
Documentation=https://keepalived.org

[Service]
Type=forking
PIDFile=/run/keepalived.pid
KillMode=process
EnvironmentFile=-/usr/local/keepalived/etc/sysconfig/keepalived
ExecStart=/usr/local/keepalived/sbin/keepalived -f /usr/local/keepalived/etc/keepalived/keepalived.conf  $KEEPALIVED_OPTIONS
ExecReload=/bin/kill -HUP $MAINPID

[Install]
WantedBy=multi-user.target

keepalived 的说明

由于 keepalived 一开始是给 路由器 做故障切换的，若针对具体的服务，则需要 vrrp_script <STRING> { } 定义脚本：

  • script <STRING> 定义脚本位置；
  • interval <integer> 定义执行的间隔时间，单位为秒；
  • weight <integer> 定义权重，脚本每次执行成功则增加权重，失败则减少权重。权重影响的是优先级。值范围为 -253 ~ 253
  • timeout <integer> 定义超时时间；
  • fall <integer> 定义失败的次数，也就是脚本连续执行 n 次失败后，则最终标记为失败，建议值为 2；
  • user <USERNAME> 定义执行脚本的用户或组；
  • init_fail 假设脚本初始状态为失败。

注意点：

  • router_id <STRING> 必须是不同且唯一的
  • Master 和 Backup 的实例名称需要一样，我们这里都是 VI_1
  • Master 的优先级要比 Backup 的优先级高50
  • VRID 需要一样，这里都是 virtual_router_id 51
  • Master 和 Backup 配置文件的某些项不一致可能会导致高可用的「脑裂」问题
  • 若在配置文件未写入任何有关抢占模式方面的内容，则默认就是 抢占模式

模拟故障切换

按照顺序依次启动各个机器的服务：

  1. 192.168.100.3/24 – cd /usr/local/tomcat/bin && ./startup.sh

  2. 192.168.100.4/24 – cd /usr/local/tomcat/bin && ./startup.sh

  3. 10.1.1.3/24 – /usr/local/nginx/sbin/nginx

  4. 10.1.1.4/24 – /usr/local/nginx/sbin/nginx

  5. 10.1.1.3/24 – systemctl start keepalived.service

  6. 10.1.1.4/24 – systemctl start keepalived.service

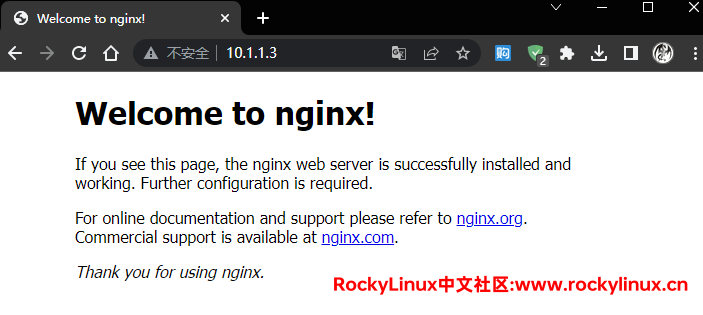

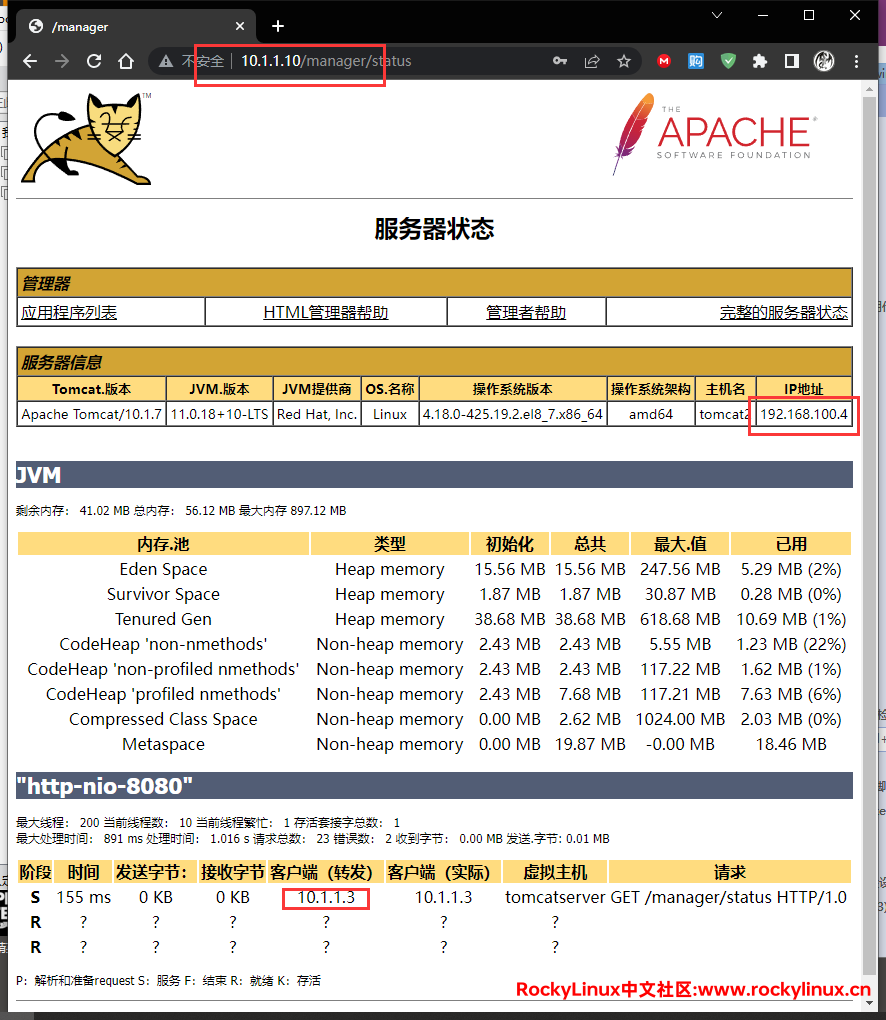

正常情况下的访问：

现在假设 Master 故障，于是手动关闭 Master 的 Keepalived（其实就相当于 Nginx 宕机了） – systemctl stop keepalived.service

此时查看 Backup 的 keepalived.service 的日志：

Shell > journalctl -u keepalived.service
4月 20 13:00:44 Backup Keepalived_vrrp[10757]: (VI_1) Backup received priority 0 advertisement
4月 20 13:00:44 Backup Keepalived_vrrp[10757]: (VI_1) Receive advertisement timeout
4月 20 13:00:44 Backup Keepalived_vrrp[10757]: (VI_1) Entering MASTER STATE
4月 20 13:00:44 Backup Keepalived_vrrp[10757]: (VI_1) setting VIPs.
4月 20 13:00:44 Backup Keepalived_vrrp[10757]: (VI_1) Sending/queueing gratuitous ARPs on ens160 for 10.1.1.10
4月 20 13:00:44 Backup Keepalived_vrrp[10757]: Sending gratuitous ARP on ens160 for 10.1.1.10
4月 20 13:00:44 Backup Keepalived_vrrp[10757]: Sending gratuitous ARP on ens160 for 10.1.1.10
4月 20 13:00:44 Backup Keepalived_vrrp[10757]: Sending gratuitous ARP on ens160 for 10.1.1.10
4月 20 13:00:44 Backup Keepalived_vrrp[10757]: Sending gratuitous ARP on ens160 for 10.1.1.10
4月 20 13:00:44 Backup Keepalived_vrrp[10757]: Sending gratuitous ARP on ens160 for 10.1.1.10
4月 20 13:00:49 Backup Keepalived_vrrp[10757]: (VI_1) Sending/queueing gratuitous ARPs on ens160 for 10.1.1.10
4月 20 13:00:49 Backup Keepalived_vrrp[10757]: Sending gratuitous ARP on ens160 for 10.1.1.10
4月 20 13:00:49 Backup Keepalived_vrrp[10757]: Sending gratuitous ARP on ens160 for 10.1.1.10
4月 20 13:00:49 Backup Keepalived_vrrp[10757]: Sending gratuitous ARP on ens160 for 10.1.1.10
4月 20 13:00:49 Backup Keepalived_vrrp[10757]: Sending gratuitous ARP on ens160 for 10.1.1.10
4月 20 13:00:49 Backup Keepalived_vrrp[10757]: Sending gratuitous ARP on ens160 for 10.1.1.10

可以看到 Backup 接收 advertisement 报文超时，重新接管并成为 Master，且客户端使用 10.1.1.10 依旧能够正常访问。

当 Master 从故障中恢复过来，由于存在抢占模式（这是默认的），而且 priority 值大，于是把 Master 抢过来。

Avatar photo

关于 陸風睿

GNU/Linux 从业者、开源爱好者、技术钻研者，撰写文档既是兴趣也是工作内容之一。Q - "281957576"；WeChat - "jiulongxiaotianci"
查看 陸風睿 所有文章 | 网站
版权声明:「自由转载-保持署名-非商业性使用-禁止演绎 3.0 国际」（CC BY-NC-ND 3.0）
用一杯咖啡支持我们，我们的每一篇[文档]都经过实际操作和精心打磨，而不是简单地从网上复制粘贴。期间投入了大量心血，只为能够真正帮助到您。
KeepalivedNginxTomcat
暂无评论

发送评论 编辑评论







































































































|´・ω・)ノ
ヾ(≧∇≦*)ゝ
(☆ω☆)
（╯‵□′）╯︵┴─┴
￣﹃￣
(/ω＼)
∠( ᐛ 」∠)＿
(๑•̀ㅁ•́ฅ)
→_→
୧(๑•̀⌄•́๑)૭
٩(ˊᗜˋ*)و
(ノ°ο°)ノ
(´இ皿இ｀)
⌇●﹏●⌇
(ฅ´ω`ฅ)
(╯°A°)╯︵○○○
φ(￣∇￣o)
ヾ(´･ ･｀｡)ノ"
( ง ᵒ̌皿ᵒ̌)ง⁼³₌₃
(ó﹏ò｡)
Σ(っ °Д °;)っ
( ,,´･ω･)ﾉ"(´っω･｀｡)
╮(╯▽╰)╭
o(*////▽////*)q
＞﹏＜
( ๑´•ω•) "(ㆆᴗㆆ)
😂
😀
😅
😊
🙂
🙃
😌
😍
😘
😜
😝
😏
😒
🙄
😳
😡
😔
😫
😱
😭
💩
👻
🙌
🖕
👍
👫
👬
👭
🌚
🌝
🙈
💊
😶
🙏
🍦
🍉
😣
Source: github.com/k4yt3x/flowerhd





颜文字
Emoji
小恐龙
花!

















上一篇
下一篇




			        推荐文章





AWS EKS 集群升级最佳实践





防火墙02 — iptables 命令





DIY NAS系列34 — 在线音乐流媒体





基于 Kubernetes 环境中 MySQL 数据库备份与恢复





防火墙 01 — 基本概念





Keepalived 案例2 — MySQL主从复制 + keepalived





使用 ACME.sh 与阿里云DNS 自动签发免费数字证书





取关背后的思考：合理选择技术公众号





Rocky Linux 9 从入门到精通007– DNS管理（Zone 篇)





基于 Rocky Linux 9.2 部署 K3s v1.30.6+k3s1 高可用集群
